一、產品簡介：
LGX300K微控式電子萬能試驗機主機與輔具的設計融匯了我公司的先進技術，外形美觀，操作方便，性能穩定可靠。系統通過控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶橫梁上升、下降，完成試樣的拉伸力學性能試驗，無污染、噪音低，效率高，具有較寬的調速范圍。該機廣泛應用于金屬、非金屬、建筑建材、航空航天、機械制造、電線電纜等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
二、主要技術指標：
|
序號 |
項目 |
技術指標 |
|
1 |
最大試驗力 |
300kN |
|
2 |
測量范圍 |
1%—100%FS（3000N-100000N） |
|
3 |
試驗力精度 |
±1% |
|
4 |
位移測量分辨率 |
0.01mm |
|
5 |
橫梁移動速度 |
0.1-500mm/min |
|
6 |
試驗空間 |
A.拉伸: 700mm（可根據用戶需求定做）
B.壓縮:700mm（可根據用戶需求定做）
C.寬度:400mm |
|
7 |
拉伸輔具 |
平鉗口0-7mm 圓鉗口Ø9-Ø14mm 選配 |
|
8 |
壓盤輔具 |
Ф100mm |
|
9 |
整機電源 |
單相,220V±10%,50Hz（必須有可靠的接地措施） |
|
10 |
工作環境 |
室溫35℃左右,相對濕度不超過80% |
|
11 |
主機尺寸 |
950×720×2140mm |
|
12 |
重量 |
約1000 kg |
|
13 |
操作界面 |
操作界面為液晶屏顯示，菜單均為中文 |
|
14 |
試驗機包裝箱 |
按標準制作包裝箱 |
三、主要功能及特點：
1、調速系統采用伺服電機和同步帶減速機構，性能穩定可靠，具有過流、過壓、過載等保護裝置。
2、傳動部分采用圓弧同步齒形帶，精密滾珠絲杠副傳動，傳動平穩，噪音低，傳動效率高。
3、觸摸健操作方式，液晶顯示器實時顯示，克服了老式數碼管顯示容易發生故障的難題，并且美觀大方、方便快捷。
四、系統基本配置
|
序號 |
項目名稱 |
技術參數指標 |
|
1 |
主機框架 |
門式、雙空間結構 |
|
2 |
電機及驅動系統 |
伺服 |
|
3 |
減速系統 |
無間隙同步帶傳動 |
|
4 |
負荷傳感器 |
300kN負荷傳感器 |
|
5 |
滾珠絲杠 |
高精度滾珠絲杠 |
|
6 |
控制系統 |
數顯表 |
|
7 |
編碼器 |
光電編碼器 |
|
8 |
壓縮附具 |
壓盤直徑100mm |
|
9 |
拉伸附具 |
平鉗口： 0-7（mm）圓鉗口：φ9-φ14mm |
五、軟件介紹
LGX型試驗機控制器由主控板，鍵盤，顯示驅動板組成，如下圖所示，主控板采集力和位移信號，根據試驗規程，驅動電機運動，得出要求的結果，該主控板采用ARM系列32位處理器，功能強大，運算速度快，下面將根據信號接線具體說明主控板同時連接鍵盤和顯示驅動板，用來接收鍵盤命令，輸出顯示信息。鍵盤可以是按鍵鍵盤，也可以是薄膜鍵盤液晶顯示器能實時顯示試驗曲線和多個測試結果，可連接多種型號的針打或熱敏微型打印機打印試驗曲線和試驗結果，驅動電機類型繁多，如直流調速器，步進電機，伺服電機，變頻器，比例閥等。既可用于工廠生產車間的惡劣環境也可用于實驗室的清潔環境，操作起來快速靈活。

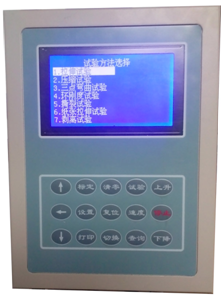

測控儀的正面可分為兩個部分：液晶顯示部分、鍵盤。圖形如下：
5.1面鍵各部功能介紹：
液晶顯示屏：顯示力值、峰值, 位移、速度、提示等。
鍵盤：配合液晶使用，用于控制操作和各參數值的改變，以及控制電機的運行。
5.2各按鍵介紹:
名稱及功能:
[↑]、[↓]，[←]兩鍵配合[標定]、[設置]用于選擇和修改數據，下面在其他鍵的功能介紹中穿插進行示例說明。
[設置]，按[設置]鍵將顯示
這也是開機后直接進入的狀態。其中第一行反白顯示，表示默認的是第一行，按[↑]、[↓]鍵可在三個選項里變換，選中其中一項后按[設置]鍵后顯示

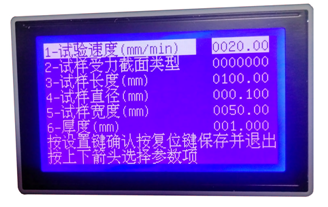

最后兩行是操作提示，其中第一行反白顯示，表示默認的是第一行，按[↑]、[↓]鍵可在多個選項里變換，這些選項都是前一步選擇所需要的參數，前一步的選擇不同，本屏選項的內容和數目也不同。用[↑]、[↓]鍵選中某個選項，則該選項反白顯示，這時按[設置]鍵，則該選項內容的最后一位閃爍顯示，表示該位可以修改，按[↑]、[↓]鍵則該位在0-9之間變化，按[←]鍵則前移一位閃爍顯示，該項的內容修改完畢后按[設置]鍵，則數字停止閃爍，整個參數項繼續反白顯示，這時按[↑]、[↓]可以選擇其他參數項。當所有的參數修改完畢后按[復位]鍵，則保存剛才所有的修改并進入到正常試驗狀態
設置參數說明：設置參數共10項或更多項（隨功能不同而變），普通拉伸試驗時以一定的速度加力直到試樣破壞進行試驗前，先設置好試驗參數，拉籪或壓碎自動停機，自動記錄最大力，最大強度，最大變形率，還能自動求出屈服強度。
設置參數是：
1.試驗速度，當按試驗鍵后，橫梁以該速度移動加力
2.返回速度，拉斷或壓碎試樣后，橫梁以該速度返回，0表示試樣破裂時橫梁不返回
3. 返回提前減速位移mm,調整次數可使返回時的位置準確。
4.加力式移動方向0-向下，1-向上
5.力單位，0->N,1-kN,2->kg
6.是否使用引伸計，0為不用
7.編號，隨著每一次試驗，該數自動增大，若重做某一試驗，可修改次編號，這樣以后的試驗就從該編號開始。開機默認為0，若設為其他值可以查詢以前保存的試驗結果。
8.試樣面積，計算最大強度時用，最大力除以面積等于最大強度
9.試樣長度，計算變形率用，斷裂時的最大變形除以長度等于變形率
10.預緊力， 以拉彈簧剛絲為例，試樣一般不直，若預緊力設為50N，則表示當力為50N時試樣變直，從這時開始作為計算變形的起點,一般設為0
11.破形判斷起始力，當大于該力時才進行破形判斷
12.破形于峰值百分比，默認70，表示當力下降到最大值的70%時認為試樣破裂。
13.是否返回，0表示試樣破裂時橫梁不返回，1表示試樣破裂時橫梁以返回速度自動返回
14.分組數， 若小于2，表示不分組，若大于2，表示分組，例如設為3，則當進行3次試驗以后，會有提示分組數到達，這時若按查詢鍵查詢結果，不緊可以看到每一次的試驗結果，還可以看到三次試驗結果的平均值。最大500
15.X軸坐標,最大變形。恰當?shù)卦O置此數，可以使液晶屏上的試驗曲線美觀。一般地，從試驗開始到試樣破壞，變形有多大這里就填多少，即使填寫不合適也對試驗結果無影響，只是曲線顯示 夠美觀而已。
16.曲線Y軸坐標(N),恰當?shù)卦O置此數，可以使液晶屏上的試驗曲線美觀。一般地，這里可以設的比最大試驗力稍微大一些即可。即使填寫不合適也對試驗結果無影響。
17.年，打印時用，若為0，不打印日期
18.月，打印時用，若為0，不打印日期
19.日，打印時用，若為0，不打印日期
當試件破壞后，就自動求出了試驗結果，試驗結果有：
最大力值，抗拉強度，斷點變形率
六、 技術情報和資料的保密
1、本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；
2、我方對用戶提供的技術情報和資料亦應承擔保密義務。
